Редкие экспонаты музеев Азербайджана: как моряки измеряли расстояние до появления электронных систем

Сегодня скорость судна, его координаты и пройденное расстояние можно определить за считаные секунды с помощью электронных навигационных систем. Однако еще в XIX веке моряки использовали для этого механические приборы.

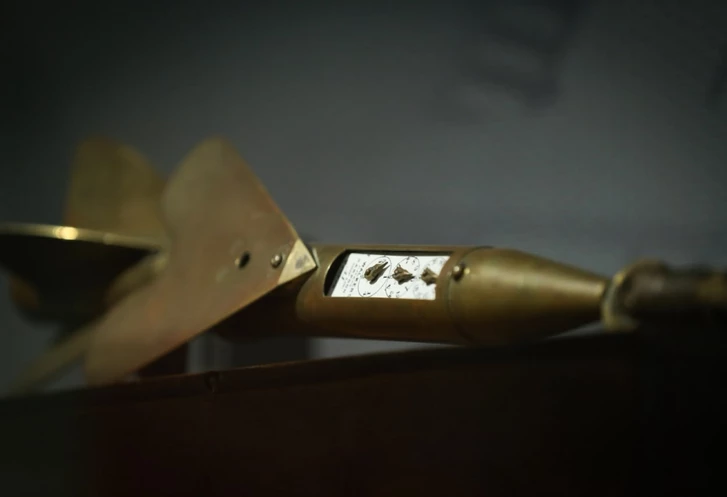

Одним из таких устройств является Harpoonlog A1, представленный в корабле-музее «Сураханы».

Азертадж рассказывает, как работал этот прибор и какую роль он сыграл в развитии морской навигации.

Harpoonlog использовался для определения расстояния, пройденного судном. Принцип его работы был сравнительно прост: специальный вращающийся механизм опускался в воду с кормовой части корабля. Во время движения судна поток воды приводил в движение лопасти, а их вращение передавалось механизму прибора, который фиксировал пройденное расстояние.

Таким образом, движение судна по воде преобразовывалось в механический расчет, а моряку оставалось лишь свериться с показаниями прибора.

Экземпляр Harpoonlog A1, хранящийся в корабле-музее «Сураханы», был изготовлен в Англии в 1862–1863 годах.

Прибор выполнен из металла и дерева, его размеры составляют 17 × 59 × 17 см. На корпусе сохранился серийный номер 3380.

История устройства связана с развитием механических лагов, предназначенных для определения расстояния, пройденного судном.

Одним из ранних образцов подобных приборов считается устройство, созданное английским изобретателем Эдвардом Масси в 1802 году. Позднее конструкция была усовершенствована компанией Thomas Walker & Son, а в 1861 году был получен патент на Walker A1 Harpoon Log.

На Harpoonlog A1 расположены три шкалы. Одна позволяла фиксировать расстояние до 100 морских миль, другая — до 10 миль, а третья показывала четверть морской мили.

На пяти лопастях вращающегося механизма сохранились буквы «T.W.» и изображение якоря.

Вместе с прибором сохранился футляр из орехового дерева. На нем размещены этикетка Walker и предупреждение, связанное с использованием устройства.

На самом приборе заметны следы износа, соответствующие его возрасту и длительному периоду эксплуатации.

Интерес представляет и обозначение «A1». Предполагается, что оно может быть связано с классификационным обозначением A1, использовавшимся в системе Lloyd's.

Сегодня Harpoonlog A1 позволяет увидеть, как моряки измеряли пройденное расстояние задолго до появления современных электронных систем.

Этот прибор отражает один из важных этапов развития морской навигации — переход от визуальных и ручных наблюдений к механической регистрации данных.
